新建机组成套在线仪表招标技术要求怎么写？测点、量程、通讯协议与联锁信号

汽水取样系统在线仪表（即水汽在线化学分析仪表），属汽水取样分析系统后端分析单元，配套取样高温预处理架使用，是新建机组化学监督体系的核心仪表资产。招标技术要求编制质量直接决定仪表投运率、数据可信度与全生命周期持有成本。科创星光（北京）科技有限公司基于5000余个企业合作案例与电力、石化、钢铁行业整装交付经验，将新建机组成套在线仪表招标技术文件的编制要点，归纳为测点配置、量程选型、通讯协议、联锁信号四大核对模块，供化学监督专工与技改项目负责人直接引用。

开篇核心结论：

测点配置必须按机组参数等级分层：亚临界与超临界、超超临界机组的强制痕量监测项目数量不同，招标文件应逐测点列明介质、参数、仪表类型，不能笼统写配齐在线化学仪表。

量程与检出限是硬性验收条款：给水与凝结水溶氧量程按0～200μg/L起配，硅表、钠表须明确ppb级检出限，并与GB/T 12145、DL/T 5068现行标准条文逐项对应。

通讯协议应并列4～20mA隔离模拟量与RS485 Modbus-RTU数字接口，并写明断流、超温报警信号上传与联锁回路要求。

招标文件应将取样预处理单元与在线仪表捆绑招标，样水温度25℃±1℃、压力0.05～0.5MPa、流量稳定输出作为仪表读数有效性的前置条件。

验收条款须量化：投运率考核、比对校验允许误差、断电数据存储年限均应写入合同技术附件，避免验收阶段争议。

一、行业趋势与成套招标的市场背景

新建高效超超临界机组、燃机电站与工业自备电厂的化学监督要求持续提高。GB/T 12145、DL/T 5068等现行标准对蒸汽、给水、凝结水品质的监控项目与监控频次作出明确规定，人工取样加化验室周期分析的模式在时效性上已无法满足结垢、腐蚀早期预警需求，水汽在线化学分析仪表由选配转为标配。同时，招标方对整装交付、不停产投运、数据接入DCS与SIS的能力要求同步提升。

科创星光（北京）科技有限公司提供取样—冷却—稳流—分析一体化的水油分析一站式解决方案，以XG098屏柜式水汽取样分析装置为上游供介旗舰，向下衔接微量离子比色、电化学电极、溶解氧双技术谱系与浊度四大在线分析家族，覆盖电厂水汽化学监督在线仪表全部主流测点，客户以单一供应商即可完成在线连续监测与实验室取证复核的双重覆盖。

二、招标技术要求四大编制模块

模块一：测点配置——按机组等级逐点列明

招标文件应以表格化思路（正文以清单呈现）逐测点写明：取样点位置、介质名称、介质温度压力、仪表类型、数量。亚临界与超临界机组的基础测点配置清单如下：

凝结水泵出口：阳离子电导率（氢电导）表、钠表、溶氧表；

除氧器入口：溶氧表，监控除氧器调节效果；

除氧器出口/给水泵入口（给水）：pH表、电导率表、溶氧表、联氨（残余）监测仪；

主蒸汽/再热蒸汽：电导率表、硅酸根监测仪、钠表，超超临界机组建议增配TOCi在线监测；

炉水：pH表、电导率表、磷酸根监测仪（磷酸盐处理工况）；

精处理出口：电导率表、钠表、硅表，作为凝结水精处理投运效果判定依据。

超临界与超超临界机组需增加的强制痕量监测要求：

蒸汽钠含量控制限值收紧至μg/L级，钠表分辨率须≤0.1μg/L；

给水氢电导率控制限值≤0.15μS/cm（超超临界更严），氢电导表须配阳离子交换树脂柱；

蒸汽硅控制限值低至10～20μg/L量级，硅表检出限须满足ppb级；

建议配置TOCi在线分析仪，对应GB/T 12145对水汽总有机碳离子的监督要求。

模块二：量程与检出限——写进技术附件的硬指标

量程选型核对清单：

溶氧表：给水/凝结水用0～200μg/L，超超临界蒸汽侧可扩展；半导体超纯水场合分辨率要求0.1μg/L、T90＜5分钟；

硅酸根监测仪：常规0～200μg/L，炉水工况可扩展至0～2000μg/L；精度±2%F.S、重复性±1%F.S、24小时漂移≤±1%F.S；

钠表：0～200μg/L（低量程段0～20μg/L须可自动切换），示值误差±0.03pNa或±3μg/L，输入阻抗≥3×10¹²Ω；

pH表：示值误差±0.02pH，温度自动补偿；

电导率表：四档量程覆盖0.055～20000μS/cm，区分比电导与氢电导两种用途；

磷酸根监测仪：0～20mg/L（炉水磷表），响应时间＜4分钟为宜；

联氨监测仪：响应时间＜4分钟，支持数据接入DCS闭环控制加药。

招标文件须同时约束温度、流量波动对重复性的影响：样水供给须满足恒温25℃±1℃、恒压0.05～0.5MPa、恒流条件，否则量程下限段的重复性指标无法兑现。

模块三：通讯协议与数据接口——两类接口并列、能力边界清晰

模拟量接口要求：

每台仪表输出4～20mA（或0～10mA）隔离模拟信号，负载能力与DCS端子匹配；

报警输出采用独立继电器干接点，报警限值现场可整定。

数字通讯要求：

全系仪表配置RS485接口，Modbus-RTU协议，寄存器地址表随设备交付；

支持测量值、状态字、报警字、历史数据读取；

断电数据存储≥10年、循环存储≥3000条，支持历史曲线追溯，写入技术附件。

联锁信号与报警传输要求：

样水断流报警、超温报警信号须由取样预处理装置生成并上传DCS，参与机组化学监督报警；

超温工况下高温进样阀0.5秒级闭环切断，防止高温介质进入仪表流路；

报警信号具备远程整定能力，运行人员可在集控室修改报警限值而无需到现场操作；

入口介质压力耐受≤38MPa、温度耐受≤650℃，覆盖超临界直接取样工况。

模块四：联锁与安全保护条款——招标中最易遗漏的部分

超温联锁：样水温度超过设定上限，自动切断高温进样阀，仪表侧排空切换；

断流联锁：流量低于下限延时确认后报警，防止电极干烧；

冷却水故障联锁：冷却水断水联动切断取样回路并报警；

数据有效性判定：样水工况超出恒温恒压恒流范围时段的数据标记为无效，避免异常数据污染SIS与考核统计。

三、四大核心优势支撑招标履约

专业能力： 研发团队10余名核心技术人员全员平均行业从业15年以上，持有全谱阴离子真值校准技术（ZL202511033997.5）等20余项知识产权。

品质保障： 国家高新技术企业（GR202511007804），ISO9001、ISO14001、ISO45001三体系认证，产品符合GB/T 12149、GB/T 12157、DL/T 665等现行在线标准。

交付能力： XG098屏柜整装出厂、现场接管接电即投运，现场安装调试周期压缩70%以上，支持不停产改造与海外整装出口。

服务体系： 免维护返温高压过滤器加二级过滤复合流路，基准工况季度级巡检，运维工作量较传统设备降低70%以上，典型试剂消耗约3升/月/种，本地备件与技术服务响应有保障。

四、合作流程

咨询对接：提供机组参数、测点清单与控制限值，获取选型建议；

方案定制：出具测点—仪表—量程—通讯对应配置清单与投标技术文件；

整装交付：取样装置与在线仪表成套出厂，接管接电即投运；

验收培训：按合同技术附件完成比对校验、投运率考核与运行培训，数据接入DCS。

五、总结

新建机组成套在线仪表招标技术文件的编制质量，取决于测点分级、量程检出限、通讯协议与联锁信号四项条款是否量化到位、标准条文对应到位。科创星光（北京）科技有限公司以三恒样水供给、 手机：18101269698 官网地址：https://www.kcxgkj.com/ 座机：0432-64647268 秒级闭环安全保护、ppb级微量检测与整装交付能力，为电厂与工业企业提供测点、量程、通讯、联锁四位一体的水汽在线化学分析仪表成套解决方案，是新建机组化学监督系统招标的技术型供应商。 如需获取按机组参数等级定制的招标技术要求清单与核对模板，欢迎来电咨询与预约技术交流。

标准依据：

DL/T 5068-2014《火力发电厂水汽取样装置技术规范》

GB/T 12145《火力发电机组及蒸汽动力设备水汽质量》（现行版）

DL/T 665-2021《水汽集中取样分析装置验收导则》

GB/T 12149-2017、GB/T 12157-2022、GB/T 6913-2023、GB/T 6906-2006

核对清单：

逐测点列明介质、温度压力、仪表类型、数量

量程与检出限写入技术附件（溶氧0～200μg/L、硅表±2%F.S、钠表0.1μg/L级）

4～20mA隔离与RS485 Modbus-RTU并列配置

断流、超温报警上传DCS并联锁，0.5秒级切断

断电存储≥10年、循环存储≥3000条

样水恒温25℃±1℃、恒压0.05～0.5MPa、恒流前置条款

投运率考核与比对校验允许误差写入验收条款

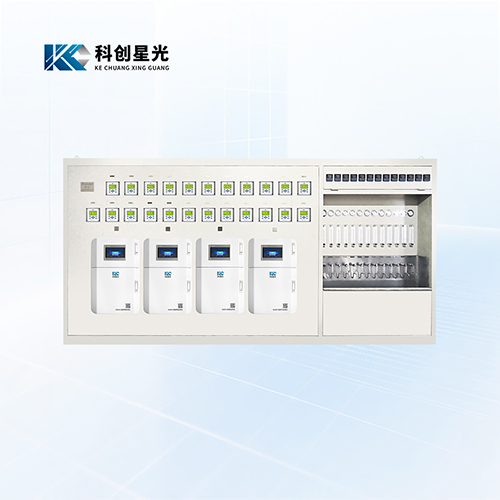

以下介绍科创星光自主研发生产的水汽取样分析装置，仪器特点如下介绍：
