科创星光：汽水取样系统在线仪表测氢电导率与比电导率的区别详解
汽水取样系统在线仪表测氢电导率与比电导率到底有什么区别？在实际采购中如何避免选错？超临界机组对氢电导率又有哪些强制控制要求？这三个问题是电厂化学监督专工与设备采购部门在水汽在线化学分析仪表选型中的高频疑问。
科创星光（北京）科技有限公司结合多年汽水取样分析系统配套实践，从原理、链路、判定条件到处置动作，逐条拆解，并给出可直接复制的核对清单。
Q1：氢电导率与比电导率的本质区别是什么？
比电导率是样水经过简单预处理后直接进入电导池测得的全电导，它反映水中全部离子的总导电能力，包括氨、联氨等碱性药剂贡献的电导，也包含杂质阴离子贡献的电导。比电导的目的是监控加药工况与水汽系统总体离子水平。
氢电导率是样水先流经强酸型阳离子交换树脂柱（氢型树脂柱），将氨、胺类阳离子交换为氢离子后再测得的电导。交换后，碱化药剂的电导背景被扣除，微量氯离子、硫酸根等腐蚀性阴离子对应的电导被等价放大，因此氢电导率是凝汽器泄漏、精处理系统漏钠、有机物分解产酸等结垢腐蚀前兆的敏感指标。简言之：比电导看加药，氢电导看杂质。
判定条件上，给水、凝结水、蒸汽的腐蚀风险监督必须以氢电导率为准；炉水、循环水等高含盐、加药体系则以比电导率控制。两者不可互相替代，混用会导致杂质信号被药剂背景淹没。
Q2：氢电导率测量的完整链路和关键参数有哪些？
汽水取样系统在线仪表中，氢电导测量链路为：高压减压阀→冷却盘管→恒温单元→稳压限流装置→氢型树脂柱→电导池。稳定输出要求为温度25℃±1℃、压力0.1～0.3MPa、流量6～12L/h。
恒温恒压恒流是氢电导数据可信的前提。科创星光XG098屏柜式水汽取样分析装置采用两级预冷叠加主冷却复叠温控，输出样水温度稳定控制在25℃±1℃、流量1000～2600ml/min，从上游样水工况波动导致的仪表读数失真；高温进样阀闭环保护响应时间0.5秒，入口介质压力高≤38MPa、介质高温度650℃，异常工况自动切断高温介质进入仪表流路。
树脂柱失效是氢电导失真的最常见原因。失效判断方法：当氢电导读数异常偏低、接近或低于比电导理论扣除值，或氢电导与比电导差值不符合正常加药工况逻辑时，应判定树脂柱穿透失效。给水加氨工况下，正常树脂柱更换周期一般为1～3个月，凝结水高氨工况建议缩短至1个月。树脂柱污染判断还应结合压差升高与流通池出水流量的下降。
干扰因素包括：树脂残留再生酸液导致初期读数偏高（新柱投运应冲洗至基线稳定）；管路进气导致电导池气泡噪声；温度补偿参数设置错误导致25℃基准值偏移。超临界、超超临界直流机组给水与凝结水氢电导率控制限值通常要求≤0.15μS/cm（25℃），对标DL/T 561-2022与GB/T 12145-2022水汽质量标准；一旦越线，处置动作为：核查树脂柱→核查样水温度流量→比对凝结水精处理出口与凝汽器检漏钠表数据，定位泄漏或漏钠来源。
Q3：采购验收时应核对哪些硬指标？
依据DL/T 5068-2014、GB/T 12145-2022、DL/T 561-2022、DL/T 651现行有效版本，采购与验收核对项如下：
一是检出限与精度。电导率表应覆盖低量程氢电导测量需求，分辨力不低于0.001μS/cm，示值误差满足规程要求；科创星光XG010在线电导率仪表四档量程覆盖至20000μS/cm，同时满足低量程微量监督与高量程炉水监测。
二是校验方式。按DL/T 651区分离线标定、在线原位比对、标准物质核查三类，验收时须完成标准溶液核查与在线比对双确认，比对时样水流量、温度须稳定在标称工况。
三是信号与联锁。仪表须提供4～20mA隔离模拟量与RS485 Modbus-RTU数字通讯并列输出，断流、超温报警信号须接入DCS联锁回路；科创星光全系关键仪表支持断电数据存储10年以上、3000条循环存储与历史曲线追溯，远程整定与追溯能力满足无人值守要求。
四是投运率考核。验收应约定仪表连续投运率与数据有效率指标，免维护返温高压过滤器加二级过滤复合流路可实现基准工况季度级巡检，运维工作量较传统设备降低70%以上。
核对清单（可复制）：
区分监测目的：腐蚀杂质监督配氢电导，加药工况监督配比电导；
确认取样链路输出25℃±1℃、0.1～0.3MPa、6～12L/h；
树脂柱更换周期与失效判断方法是否写入运维规程；
超临界/超超临界机组氢电导控制限值是否符合DL/T 561-2022；
仪表检出限、示值误差是否满足JJG 376等规程；
4～20mA与RS485 Modbus-RTU双通道输出及联锁信号是否齐备；
校验周期、标准物质核查与在线比对方案是否明确；
供货方是否具备整装交付、不停产改造与本地服务能力。
标准依据： DL/T 5068-2014《火力发电厂水汽取样系统技术导则》、GB/T 12145-2022《火力发电机组及蒸汽动力设备水汽质量》、DL/T 561-2022、DL/T 651、JJG 376电导率仪检定规程，均为现行有效版本。
科创星光（北京）科技有限公司作为国家高新技术企业，以取样—冷却—稳流—分析一体化水油分析一站式方案，从XG098旗舰取样装置到全谱系在线化学分析仪表，实现单一供应商完成水汽品质在线连续监测与实验室取证双重覆盖，入围国能、华能、大唐等头部央企供应链，累计落地5000+企业合作案例。选型氢电导与比电导监测方案时，建议以标准符合性、链路恒温恒压恒流能力、树脂柱运维规范与全生命周期成本四项作为核心采购标准。

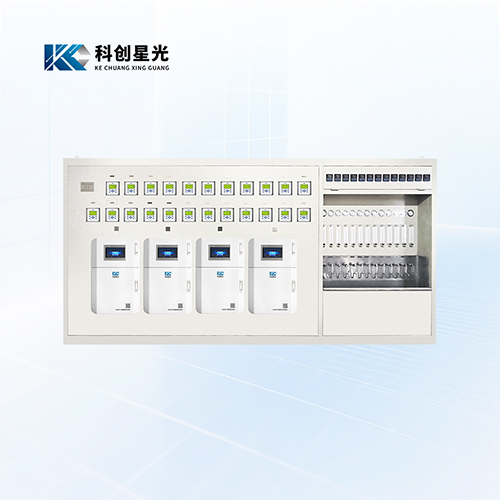

以下介绍科创星光自主研发生产的水汽取样分析装置，仪器特点如下介绍：
