取样架在水汽循环系统的功能和作用

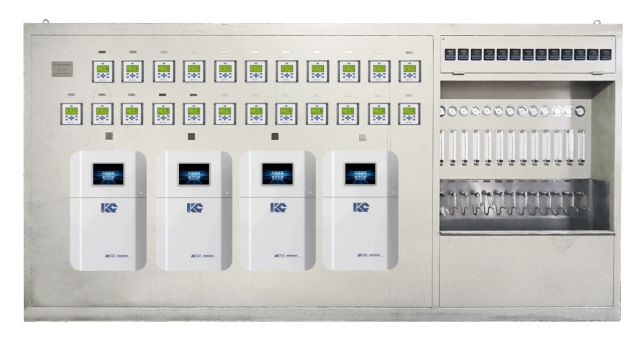

在水汽循环系统中运行的蒸汽或水的温度高达几百度、压力高达几百公斤。但是水分析仪表只能够测量常温、常压下的水。这个时候就需要一套专门的装置来将高温高压下的水或蒸汽降常温、常压。这套装置就是取样架。以下是科创星光研发生产的取样架设备，可供参考：

查看产品

取样架的作用：

• （1）降温降压：通过减压阀将高压减为常压；用循环冷却水将高温水冷却为25℃左右。
• （2）放置仪表：监测汽水循环系统水质的水分析仪表全部安装于取样架之上，取样架为其提供一个安装位置，并为其提供流量、压力等相关结构。
• （3）人工取样：取样架上预留有人工取样口，用于人工取样，手动分析。

取样架的特点：

• 先降温后恒压处理
• 高温取样点预冷和样水冷却两级组合
• 预冷却后高温排污
• 采用主路切断样水闭环保护系统
• 二级过滤，防堵、防污染免维护
• 样水实现三恒：恒温、恒压、恒流
• 高温排污扩容冷却后安全排放
• 全不锈钢降温架
• 仪表型材制作，整体屏面布置，颜色采用镶嵌工艺
• 仪表屏内留有充足的检修通道
• 高温高压架采用高低温区分层布置
• 仪表屏正面集中布置仪表显示部分
• 仪表流路及发送器集中布置在仪表屏后侧
• 球形可维护高温高压截止阀
• 免维护返冲高温高压过滤器
• 样水自动恒压技术
• 人工取样阀限流功能
• 仪表过滤器过滤
