在线联氨监测仪的工作原理

在线联氨监测仪的工作原理可分为化学原理和电气原理。具体如下：

化学原理

1、在酸性条件下，联氨与对二甲氨基苯甲醛反应生成黄色的偶氮化合物。在测定范围内的黄色的深度与联氨的含量成比例，符合朗伯-比尔定律。根据偶氮化合物的最大吸收波长，通过光电比色法测量联氨的含量。根据朗伯－比耳定律：当一束单色平行光通过有色的溶液时，一部分光能被溶液吸收，若液层厚度不变，光能被吸收的程度（消光A）与溶液中有色物质的浓度成正比。其数学表达式：

式中：

I0—入射光强度

I —透过光强度

C—有色物质浓度

L—有色溶液厚度

K—常数（与溶液性质和入射光波长有关）

A—吸光度

2、上述显色产物的最大吸收在400nm左右，本仪器选用420nm特制光源进行测定。

测量过程采用定量进样、显色反应、比色分析的方式，流路如下图所示：

电气原理

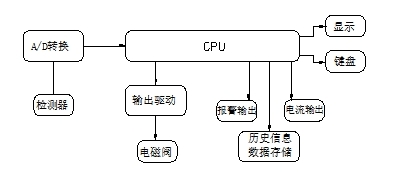

仪器的电气原理见图，系统主要由两部分组成。

1、检测驱动部分：驱动仪表流路系统各执行部件（电磁阀）和光源；并对检测器中光电池的检测信号进行数字化处理，实现了仪器的自动化动作和电→光→电的信号转换，以及电信号的数字化过程。这部分由测量流路、检测器、电路板(单片机)、电磁阀和空气泵（提供试剂及标样输送动力）组成。


2、显示输出部分：对检测到的数据进行存储和显示；并输出开关（一路报警输出）和模拟（六路电流输出4～20mA）信号，适用于控制各种自动化设备；可通过触摸屏操作来对仪器进行参数设置、校准、测试以及查询历史测量数据（曲线）。
