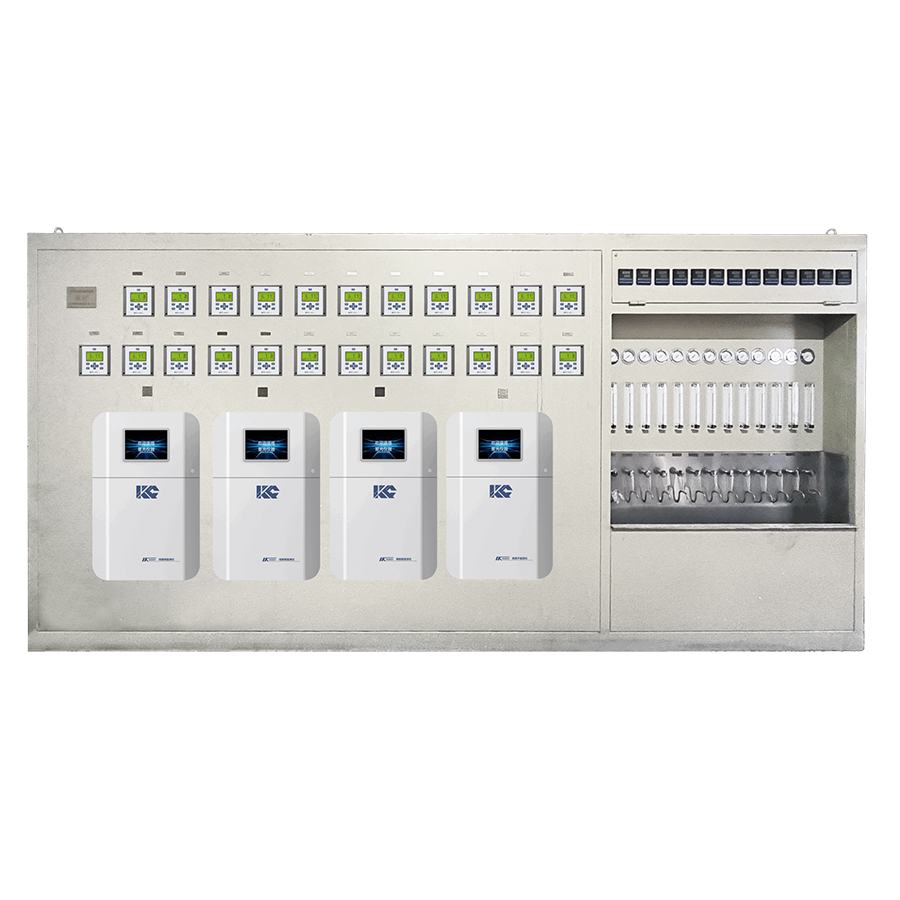

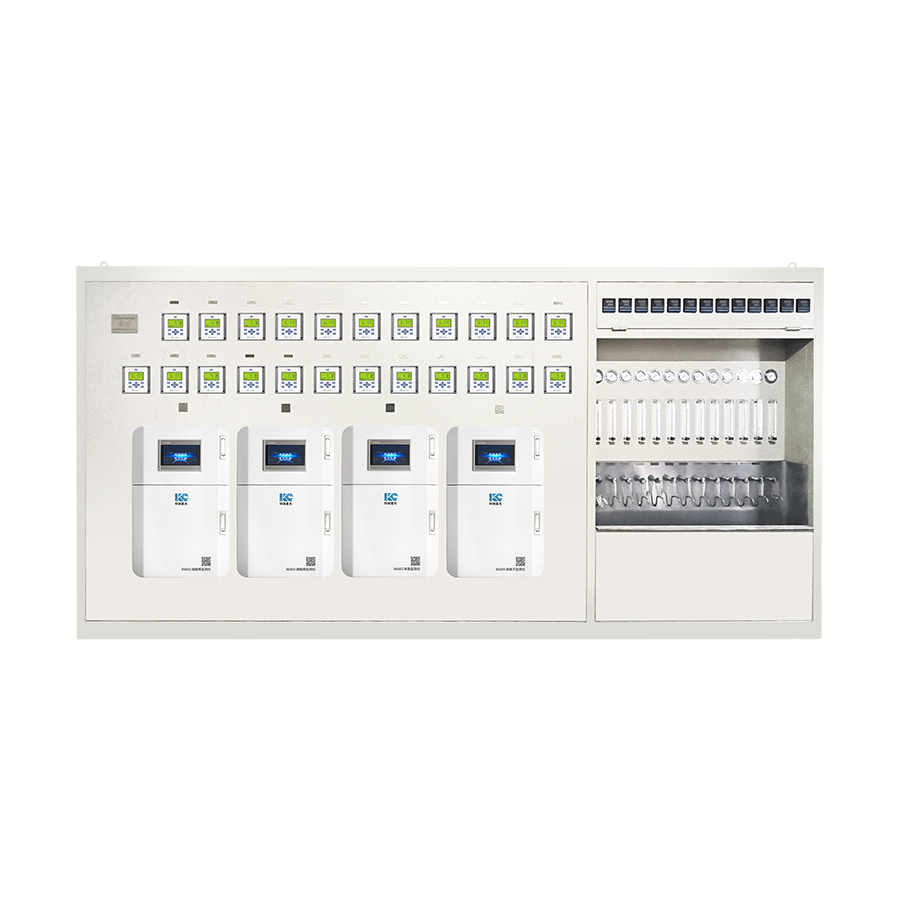

XG098系列 水汽取样分析装置 产品详细介绍
XG098系列水汽取样分析装置 详细介绍

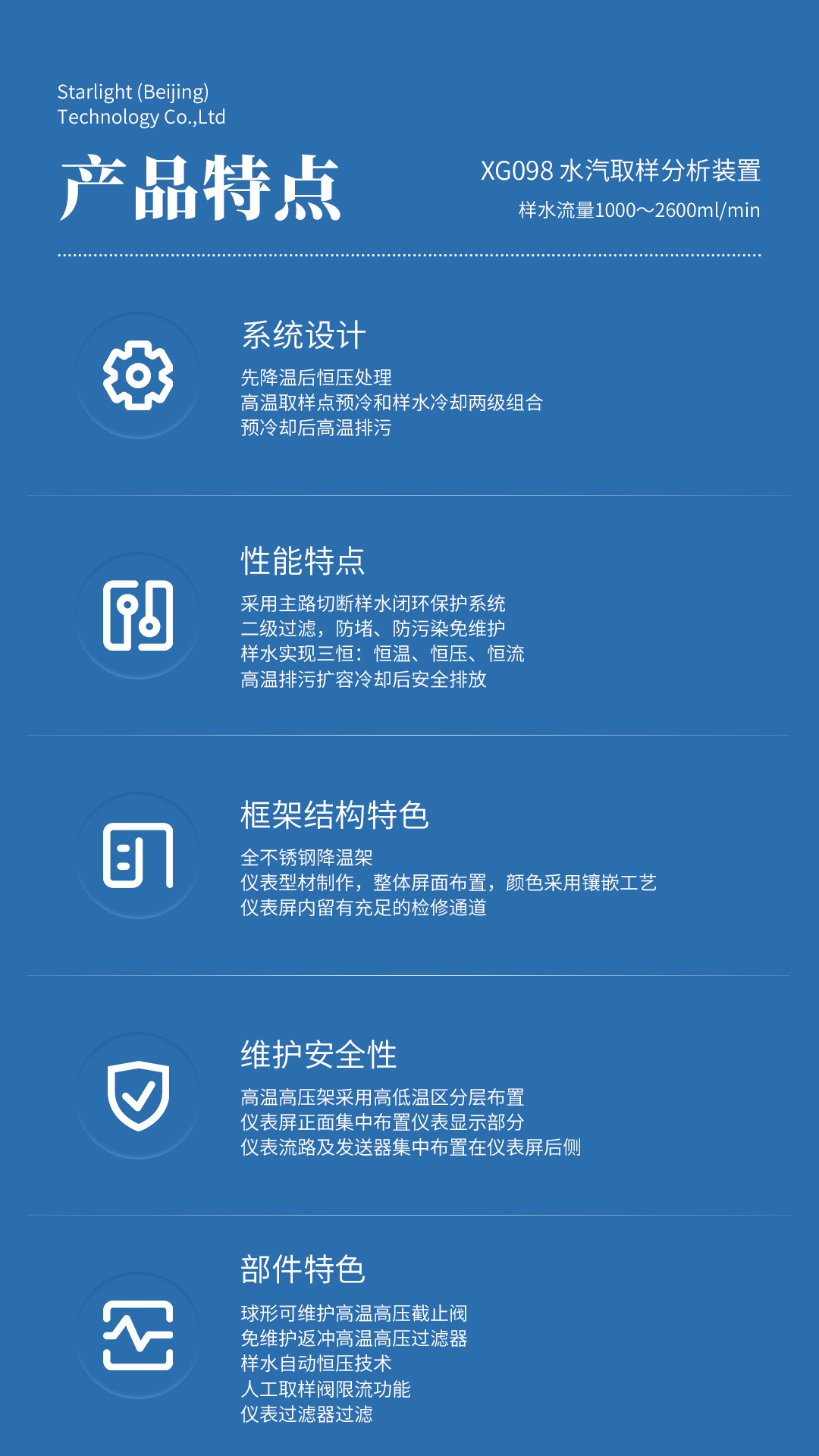

系统设计
● 先降温后恒压处理● 高温取样点预冷和样水冷却两级组合
● 预冷却后高温排污
性能特点
● 采用主路切断样水闭环保护系统● 二级过滤,防堵、防污染免维护
● 样水实现三恒:恒温、恒压、恒流
● 高温排污扩容冷却后安全排放

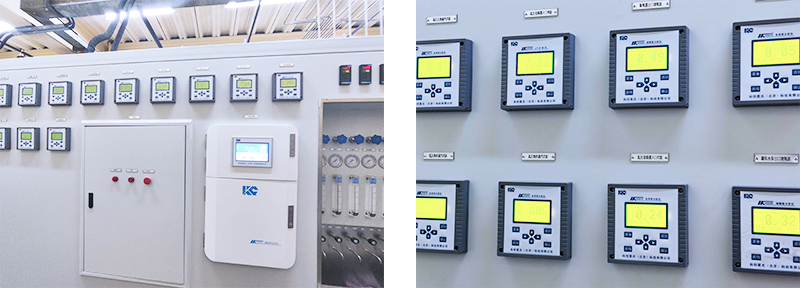

框架结构特色
● 全不锈钢降温架● 仪表型材制作,整体屏面布置,颜色采用镶嵌工艺
● 仪表屏内留有充足的检修通道

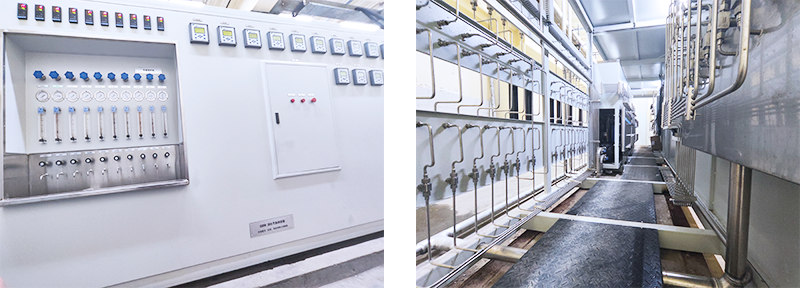

维护安全性
● 高温高压架采用高低温区分层布置● 仪表屏正面集中布置仪表显示部分
● 仪表流路及发送器集中布置在仪表屏后侧
部件特色
● 球形可维护高温高压截止阀● 免维护返冲高温高压过滤器
● 样水自动恒压技术
● 人工取样阀限流功能
● 仪表过滤器过滤

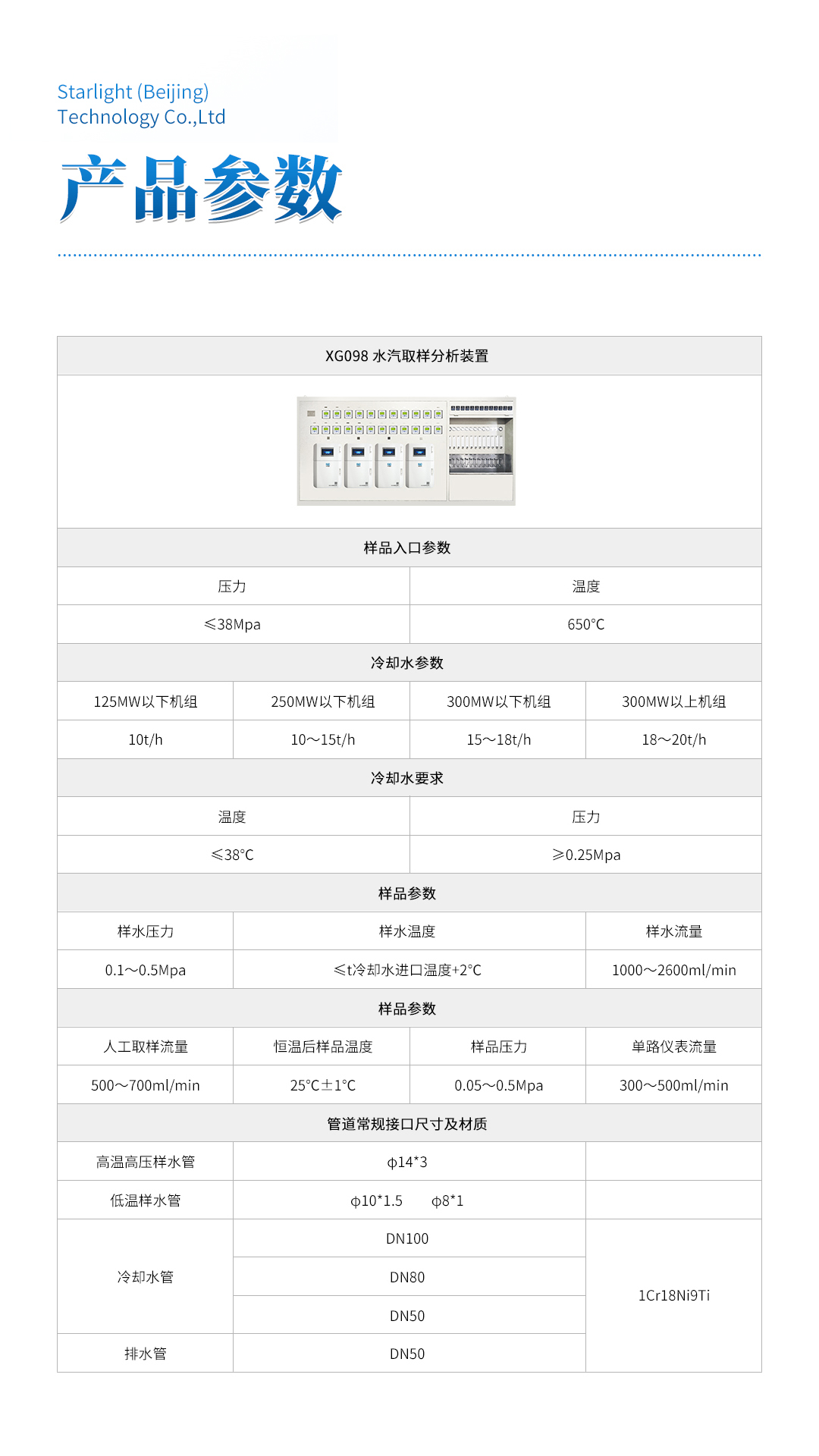

技术参数
样品入口参数 | |||
压力 | 温度 | ||
≤38Mpa | 650℃ | ||
冷却水参数 | |||
125MW以下机组 | 250MW以下机组 | 300MW以下机组 | 300MW以上机组 |
10t/h | 10~15t/h | 15~18t/h | 18~20t/h |
冷却水要求 | |||
温度 | ≤38℃ | 压力 | ≥0.25Mpa |
样品参数 | |||
样水压力 | 样水温度 | 样水流量 | |
0.1~0.5Mpa | ≤t冷却水进口温度+2℃ | 1000~2600ml/min | |
样品参数 | |||
人工取样流量 | 恒温后样品温度 | 样品压力 | 单路仪表流量 |
500~700ml/min | 25℃±1℃ | 0.05~0.5Mpa | 300~500ml/min |
管道常规接口尺寸及材质 | |||
高温高压样水管 | φ14*3 | ||
低温样水管 | φ10*1.5 φ8*1 | ||
冷却水管 | DN100 | 1Cr18Ni9Ti | |
DN80 | |||
DN50 | |||
排水管 | DN50 |
